Hongnuo (เสิ่นหยาง) General Machinery Co., Ltd. เป็นหนึ่งในผู้ผลิตและซัพพลายเออร์ของเครื่องวัดการไหลอัลตราโซนิกคาลิปเปอร์ที่น่าเชื่อถือที่สุดในประเทศจีน ยินดีต้อนรับสู่การซื้อเครื่องวัดอัตราการไหลอัลตราโซนิกคาลิปเปอร์คุณภาพสูงในราคาที่แข่งขันจากโรงงานของเรา เรายังยอมรับคำสั่งซื้อที่กำหนดเอง

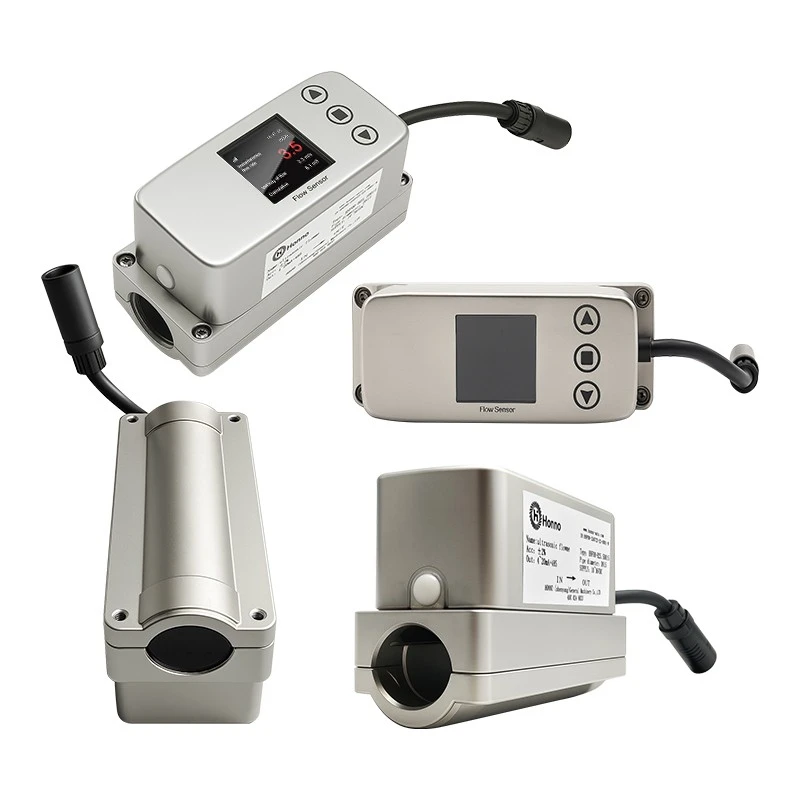

HNF00-แคลมป์ B Series-บนเครื่องวัดการไหลแบบอัลตราโซนิกให้การวัดการไหลที่แม่นยำและไม่รุกล้ำ- พร้อมการติดตั้งที่ง่ายดายเป็นพิเศษ ด้วยการใช้หลักความแตกต่างของเวลาอัลตราโซนิกที่ได้รับการพิสูจน์แล้ว ให้ข้อมูลที่เชื่อถือได้โดยไม่ต้องสัมผัสกับของเหลว ทำให้เหมาะสำหรับกระบวนการที่ถูกสุขลักษณะและมีความสำคัญ
คุณลักษณะที่โดดเด่นของมันคือแคลมป์{0}}ที่กะทัดรัดและครบวงจรในการออกแบบ การติดตั้งไม่จำเป็นต้องมีการตัดท่อ ปิดกระบวนการ หรือแก้ไขที่ซับซ้อน-เพียงแค่จับเซ็นเซอร์ไว้ที่ด้านนอกของท่อ ตรวจสอบให้แน่ใจว่าข้อต่อเหมาะสม และเริ่มการวัด ซึ่งจะช่วยลดความเสี่ยงในการปนเปื้อน การสูญเสียแรงดัน และการหยุดทำงานที่ยาวนาน มิเตอร์มีช่วงความเร็วการไหล 0.3 ถึง 5.0 ม./วินาที โดยมีความแม่นยำ ±3% FS เหมาะสำหรับการใช้งานที่หลากหลาย
HNF00-B ได้รับการออกแบบทางวิศวกรรมเพื่อความคล่องตัวและการบูรณาการที่ราบรื่น มีหน้าจอสี TFT-LCD ขนาด 1.54" เพื่อการอ่านแบบเรียลไทม์ที่ชัดเจน และรองรับเอาต์พุตที่จำเป็น รวมถึงสัญญาณอะนาล็อก 4-20mA และการสื่อสาร RS485 ด้วยโปรโตคอล MODBUS สำหรับการเชื่อมต่อระบบ PLC หรือ SCADA โดยตรง ตัวเครื่อง PC ที่แข็งแกร่งมีระดับ IP54 ซึ่งป้องกันฝุ่นและละอองน้ำในสภาพแวดล้อมทางอุตสาหกรรม
ใช้กันอย่างแพร่หลายในอุตสาหกรรมเซมิคอนดักเตอร์ อาหารและเครื่องดื่ม ยา การบำบัดน้ำ เคมี และอุตสาหกรรมพลังงานใหม่ โดยสามารถตรวจวัดของเหลวสะอาดเดี่ยวๆ ได้หลากหลาย เช่น น้ำ กรด เบส และตัวทำละลายทั้งในท่อโลหะและพลาสติก สำหรับโซลูชันที่-มีประสิทธิภาพและไม่ต้องบำรุงรักษา- ซึ่งรวมเอาความปลอดภัยแบบไม่-สัมผัสเข้ากับประสิทธิภาพที่เชื่อถือได้และการติดตั้งที่ง่ายดาย เครื่องวัดอัตราการไหลอัลตราโซนิกแบบหนีบ HNF00-B เป็นตัวเลือกที่ชาญฉลาดสำหรับความท้าทายในการตรวจสอบการไหลสมัยใหม่
ป้ายกำกับยอดนิยม: เครื่องวัดการไหลอัลตราโซนิกคาลิเปอร์ ผู้ผลิตเครื่องวัดการไหลอัลตราโซนิกคาลิเปอร์ ซัพพลายเออร์ โรงงาน, แคลมป์ยึดมิเตอร์วัดการไหลของน้ำ, เครื่องวัดอัตราการไหลแบบอัลตราโซนิคชนิดแคลมป์ขนาดเล็ก, เครื่องวัดอัตราการไหลแบบอัลตราโซนิกช่องสัญญาณเดียว, เครื่องวัดอัตราการไหลแบบอัลตราโซนิค, โมดูลมิเตอร์วัดการไหลแบบอัลตราโซนิค, แคลมป์เซ็นเซอร์วัดการไหลแบบอัลตราโซนิก
|
HNF00-B ข้อมูลจำเพาะของมิเตอร์อัลตราโซนิกแบบแคลมป์ออน |
|
|
พารามิเตอร์เฉพาะ |
ค่า/คำอธิบาย |
|
หลักการวัด |
วิธีเวลาขนส่งด้วยอัลตราโซนิก: ในระหว่างกระบวนการวัด ผลึกเพียโซอิเล็กทริก (PZT) สองตัวภายในเซ็นเซอร์จะอยู่ที่ตำแหน่งปลายน้ำและต้นน้ำ เพื่อส่งและรับสัญญาณอัลตราโซนิกในลักษณะสลับกัน คลื่นอัลตราโซนิกจะเจาะผนังท่อในมุมหนึ่งและแพร่กระจายไปยังของเหลว การไหลของของเหลวส่งผลต่อการแพร่กระจายของคลื่นอัลตราโซนิก ส่งผลให้เวลาการส่งผ่านของคลื่นอัลตราโซนิกในทิศทางการไหลสวนทาง-จะมากกว่าเวลาในการส่งผ่านในทิศทางการไหลเสมอ ด้วยการวิเคราะห์ความแตกต่างของเวลาการส่งผ่านระหว่างสองทิศทางอย่างแม่นยำ และขึ้นอยู่กับความสัมพันธ์ตามสัดส่วนกับความเร็วของของเหลว เซ็นเซอร์จึงสามารถคำนวณอัตราการไหลของปริมาตรของของเหลวได้อย่างรวดเร็วและแม่นยำ |
|
ช่วงเส้นผ่านศูนย์กลางที่กำหนด |
DN15-DN50 |
|
วัสดุชิ้นส่วนเปียก |
PC Engineering Plastics ไม่มี-ชิ้นส่วนสัมผัสของเหลว |
|
วิธีการเชื่อมต่อ |
การติดตั้งด้ายท่อ |
|
ข้อผิดพลาดในการวัดสูงสุด |
การไหลต่ำ: ±10มล./นาที |
|
ช่วงการวัด |
0-30000มล./นาที |
|
ความดันกระบวนการสูงสุด |
0.3MPa |
|
ช่วงอุณหภูมิปานกลาง |
0 องศา - 60 องศา |
|
ช่วงอุณหภูมิแวดล้อม |
-10 องศาถึง -50 องศา |
|
วัสดุที่อยู่อาศัยเครื่องส่งสัญญาณ |
ท่อโลหะ: ท่อสแตนเลส, ท่อเหล็กคาร์บอน, ท่อทองแดง |
|
จอแสดงผล/การทำงาน |
จอแสดงผลแบ็คไลท์ 4 สายพร้อมฟังก์ชั่นสัมผัส (สามารถใช้งานภายนอกได้) |
|
อินพุต |
0 |
|
เอาท์พุต |
4-20mA |
|
พาวเวอร์ซัพพลาย |
12-30VDC |
|
ใบรับรอง |
การรับรองซีอี |
|
ความปลอดภัยในการทำงาน |
ความปลอดภัยในการใช้งานเป็นไปตามมาตรฐาน IEC 61508 ทำให้สามารถใช้ในการใช้งานด้านความปลอดภัยตามที่กำหนดในมาตรฐาน IEC 61511 |
|
ข้อมูลการสั่งซื้อ |
0 |
